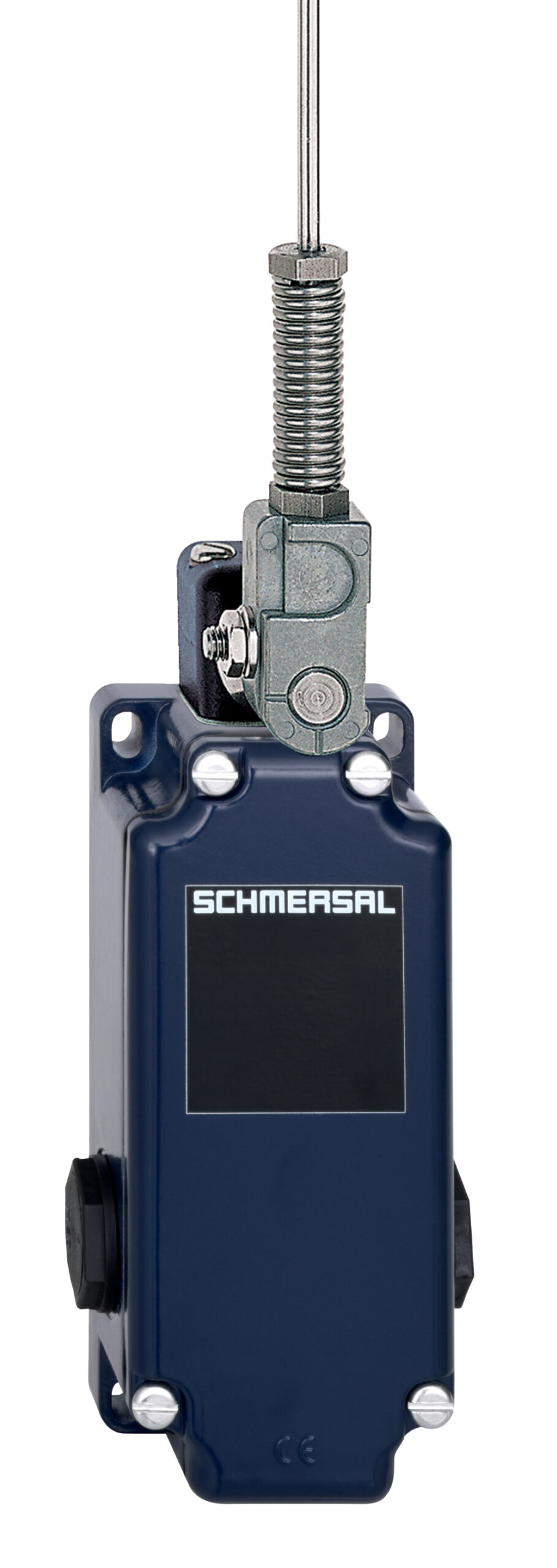

MV4H 017-22Y– Schmersal 131060373

Demander un Devis

Conditions ambiantes

• Température ambiante
  • -30 … +90 °C
• Degré de protection
  • IP65

Homologations – Normes

• Certificats
  • CCC

Données électriques

• Matériau des contacts, électriques
  • Argent
• Courant d’essai thermique
  • 10 A

Données générales

• Matériau de revêtement du boîtier
  • peint
• Matériau de l’enceinte
  • Alliage léger moulé sous pression, finition peinture
• Poids brut
  • 658 g
• Matériau de la tige
  • Film métallique
• Normes
  • EN IEC 60947-5-1
• Principe de fonctionnement
  • mécanique

Données mécaniques

• Angle d’actionnement, à partir de la gauche de l’axe du commutateur
  • 30 °
• Angle d’actionnement, à partir de la droite de l’axe du commutateur
  • 30 °
• Élément d’actionnement
  • Levier à tige
• Vitesse d’actionnement, maximale
  • 3 m/s
• Vitesse d’actionnement, minimale
  • 1 mm/min
• Durée de vie mécanique, minimum
  • 1 000 000 d’opérations
• Remarque (vitesse d’actionnement)
  • Vitesse d’actionnement avec angle d’actionnement vertical pour l’axe de commutation

Données mécaniques – Dimensions

• Diamètre de la tige
  • 4 mm
• Hauteur du capteur
  • 356 mm
• Longueur du capteur
  • 43 mm
• Largeur du capteur
  • 67 mm
