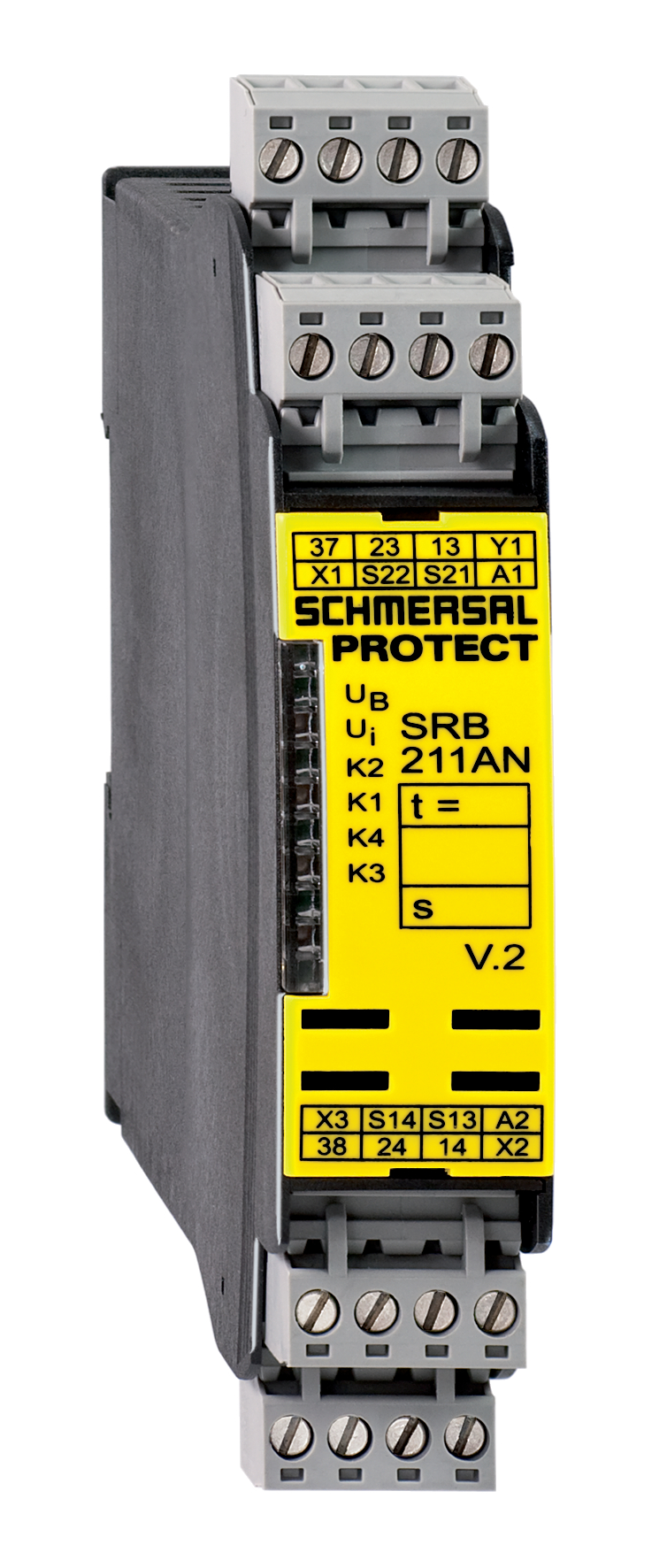

SRB211AN (V.2) — Schmersal 101209242

Demander un Devis

Conditions ambiantes

• Température ambiante
  • -25 … +60 °C
• Degré de protection des clips ou des bornes
  • IP20
• Degré de protection de l’enceinte
  • IP40
• Degré de protection de l’espace de montage
  • IP54
• Résistance aux vibrations
  • 10…55 Hz, amplitude 0,35 mm, ± 15 %
• Résistance aux chocs
  • 30 g / 11 ms
• Température de stockage et de transport, maximale
  • +85 °C
• Température de stockage et de transport, minimale
  • -40 °C

Conditions ambiantes – Valeurs d’isolation

• Degré de pollution
  • 2
• Catégorie de surtension
  • III
• Tension nominale de tenue aux chocs U
  • 4 kV

Homologations – Normes

• Certificats
  • BG | cULus

Données électriques

• Résistance de contact, maximale
  • 0,1 Ω
• Délai d’abandon en cas d’urgence, généralement
  • 30 ms
• Délai de déconnexion en cas de panne de courant, généralement
  • 80 ms
• Consommation d’énergie électrique
  • 2,4 W
  • 5,9 VA
• Gamme de fréquences
  • 50 Hz | 60 Hz
• Matériau des contacts, électriques
  • AgSn0, Ag-Ni, autonettoyant, entraînement positif
• Remarque (résistance de contact)
  • dans un état neuf
• Tension de fonctionnement
  • 24 VCA -15 % / +10 % | 24 VCC -15 % / +20 %
• Délai d’enclenchement au démarrage automatique, maximum, généralement
  • 250 ms
• Délai d’insertion lors de la réinitialisation, généralement
  • 20 ms
• Tension nominale CA pour les commandes, 50 Hz, minimum
  • 20,4 VCA
• Tension nominale CA pour les commandes, 60 Hz, minimum
  • 20,4 VCA
• Tension nominale CA pour les commandes au minimum CC
  • 20,4 VCC
• Tension de commande nominale à 50 Hz CA, maximum
  • 26,4 VCA
• Tension de commande nominale à 60 Hz CA, maximum
  • 26,4 VCA
• Tension de commande nominale en courant continu, maximum
  • 28,8 VCC
• Tension de fonctionnement nominale
  • 24 VCC
  • 24 VCA
• Tension d’ondulation
  • 10 %

Données électriques – Entrées numériques

• Résistance de conduction, maximale
  • 40 Ω

Données électriques – Sortie numérique

• Courant, catégorie d’utilisation DC-12
  • 0,1 A
• Tension, catégorie d’utilisation DC-12
  • 24 VCC

Données électriques – Compatibilité électromagnétique (CEM)

• Classification CEM
  • Directive CEM

Données électriques – Sorties relais (contacts auxiliaires)

• Capacité de commutation, maximale
  • 2 A
  • 24 VCC

Données électriques – Sorties relais sécurisées

• Courant, catégorie d’utilisation AC-15
  • 6 A
  • 3 A
• Courant, catégorie d’utilisation DC-13
  • 2 A
  • 6 A
• Capacité de commutation, maximale
  • 6 A
  • 8 A
  • 250 VCA
• Capacité de commutation, minimum
  • 10 mA
  • 10 VCC
• Tension, catégorie d’utilisation AC-15
  • 230 VCA
• Tension, catégorie d’utilisation DC-13
  • 24 VCC

Données générales

• Stress climatique
  • EN 60068-2-78
• Matériau de l’enceinte
  • Thermoplastique renforcé de fibres de verre, ventilé
• Poids brut
  • 250 g
• Normes
  • EN CEI 62061 | EN ISO 13849-1 | EN CEI 60947-5-1 | EN CEI 60947-5-3 | EN CEI 60947-5-5 | EN CEI 61508 | EN CEI 60204-1 | EN CEI 60947-1

Données générales – Caractéristiques

• Fonction de réinitialisation automatique
  • Oui
• Détection de circuit croisé
  • Oui
• Détection de connexion à la terre
  • Oui
• Fusible électronique
  • Oui
• Circuit de rétroaction
  • Oui
• Diagnostic du système intégral, état
  • Oui
• Nombre de LED
  • 6
• Nombre de contacts normalement fermés (NF)
  • 1
• Nombre de contacts normalement ouverts (NO)
  • 1
• Nombre de contacts de sécurité
  • 3
• Nombre de contacts de sécurité, STOP 0
  • 3
• Nombre de contacts de sécurité, STOP 1
  • 2
• Nombre de sorties de signalisation
  • 1
• Bornes amovibles
  • Oui
• Réinitialiser la détection des bords
  • Oui
• Démarrer l’entrée
  • Oui
• Catégorie d’arrêt
  • 0 | 1
• Détection de rupture de fil
  • Oui

Données mécaniques

• Durée de vie mécanique, minimum
  • 10 000 000 d’opérations
• Montage
  • S’enclenche sur un rail DIN standard selon la norme EN 60715

Données mécaniques – Technique de connexion

• Section de câble, maximale
  • 2,5 mm²
• Section de câble, minimum
  • 0,25 mm²
• Désignations des terminaux
  • CEI/EN 60947-1
• Terminaison
  • rigide ou flexible | Bornes à vis M20 x 1,5
• Couple de serrage des clips
  • 0,6 Nm

Données mécaniques – Dimensions

• Profondeur
  • 121 mm
• Hauteur
  • 100 mm
• Largeur
  • 22,5 mm

Note

• Remarque (générale)
  • Les charges inductives (par exemple contacteurs, relais, etc.) doivent être supprimées au moyen d’un circuit approprié.

Autres données

• Remarque (applications)
  • Capteur de sécurité | Système de protection | Bouton d’arrêt d’urgence | Interrupteurs d’arrêt d’urgence à câble

Classification de sécurité

• Catégorie, Arrêt 0
  • 4
• Catégorie, Arrêt 1
  • 3
• Défaillance de cause commune (CCF), minimum
  • 65
• Niveau de couverture diagnostique (DC), arrêt 0
  • ≥ 99 %
• Niveau de couverture diagnostique (DC), arrêt 1
  • > 60
• Temps de mission
  • 20 ans
• Niveau de performance, arrêt 0, jusqu’à
  • et
• Niveau de performance, arrêt 1, jusqu’à
  • d
• Valeur PFD
  • 5,30 x 10⁻⁵
• Valeur PFH, arrêt 0
  • 2,00 x 10⁻⁸ /h
• Valeur PFH, arrêt 1
  • 2,00 x 10⁻⁷ /h
• Niveau d’intégrité de sécurité (SIL), arrêt 0, adapté aux applications dans
  • 3
• Niveau d’intégrité de sécurité (SIL), arrêt 1, adapté aux applications dans
  • 2
• Normes
  • EN CEI 60947-5-1 | EN CEI 61508

Caractéristiques

• Profondeur
  • 121 mm
• Hauteur
  • 100 mm
• Largeur
  • 22,5 mm

Indication d’état

• États de fonctionnement indiqués
  • Relais de position K2 | Relais de position K1 | Tension de service interne U | Relais de position K3/K4

Exemple de câblage

• Remarque (schéma de câblage)
  • Le schéma de câblage est présenté avec les portes de protection fermées et hors tension. | Niveau d’entrée : L’exemple montre une commande à deux canaux pour la surveillance d’une porte de protection avec deux interrupteurs de position, dont un avec ouverture positive, un bouton de réinitialisation externe (R) et un circuit de retour (H2). | La commande détecte les courts-circuits, les ruptures de câble et les fuites à la terre dans le circuit de surveillance. | Le circuit de validation de sécurité 37/38 est conforme à la norme EN 60204-1 pour la catégorie d’arrêt 1. Les circuits de validation de sécurité 13/14 et 23/24 sont conformes à la norme EN 60204-1 pour la catégorie d’arrêt 0.
