Principales

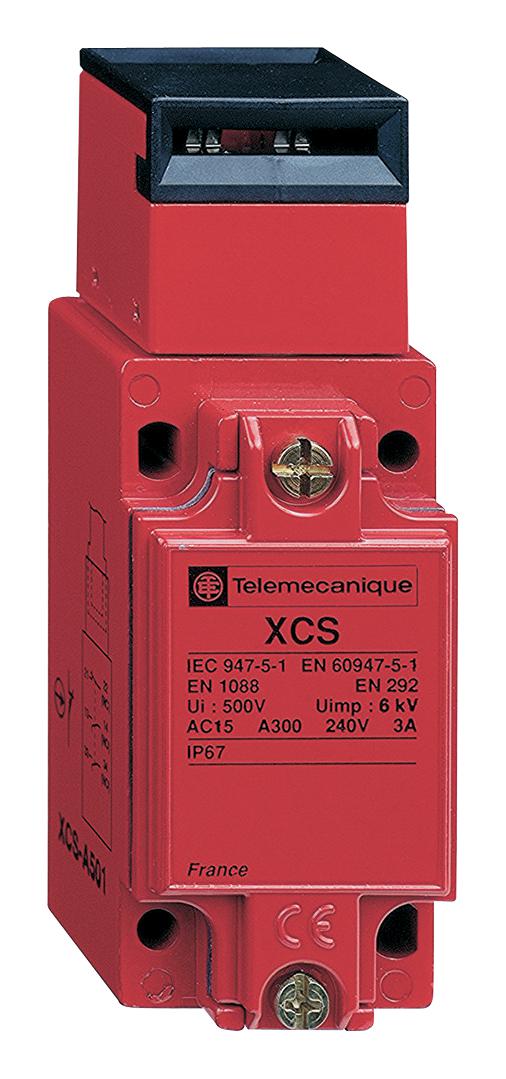

Gamme de produits Détection de sécurité Preventa
Fonction produit Interrupteur de sécurité
Nom de composant XCSA
Design Industriel
Matière Métal
Type de tête Tourelle à clé
Description des contacts
1 « O » + 2 « F »
Fonctionnement des-
contacts
Coupure lente, sans contact à court-circuit
Entrée de câble 1 entrée filetée PG13,5
Diamètre extérieur du-
câble
9…12 mm
Raccordement électrique
Bornier, 1 x 0,5 à 2 x 1,5 mm² avec ou sans embout-
de câble
Nombre de pôles 3
Complémentaires
Ouverture positive Avec contact « O »
Durée de vie mécanique >= 1000000 cycle
Vitesse d’attaque minimale 0.01 m/s
Vitesse d’attaque maximale 0,5 m/s
[Ie] courant assigné d’emploi 0,25 à 120 V catégorie d’utilisation AC-15, A300 se conformer à EN/IEC 60947-5-1
0,125 à 240 V catégorie d’utilisation AC-15, A300 se conformer à EN/IEC 60947-5-1
0.55 A à 125 V catégorie d’utilisation DC-13, Q300 se conformer à EN/IEC 60947-5-1
0.27 A à 250 V catégorie d’utilisation DC-13, Q300 se conformer à EN/IEC 60947-5-1
[Ithe] courant thermique d’emploi sous enveloppe 10 A
[Ui] tension assignée d’isolement 300 V se conformer à CSA C22.2 No 14
500 V se conformer à EN/IEC 60947-1
300 V se conformer à UL 508
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à EN/IEC 60947-5-1
Protection contre les courts-circuits 10 A cartouche fusible type gG (gl)
Résistance à l’extraction >= 20 N
Vitesse de commande 10 cyc/mn pour une viabilité maximale
Niveau de sécurité Jusqu’à catégorie 4 avec système de surveillance approprié et câblage correct-
se conformer à EN/ISO 13849-1
Jusqu’à PL = e avec système de surveillance approprié et câblage correct se-
conformer à EN/ISO 13849-1
Jusqu’à SIL 3 avec système de surveillance approprié et câblage correct se conformer à EN/IEC 61508
Données de fiabilité B10d = 5000000 (valeur pour une durée de vie de 20 ans limitée par l’usure ou le-
contact)
Matière du corps Zamak
Matière de la tête Zamak
Profondeur 44 mm
Hauteur 114 mm
Largeur 40 mm
Poids 0.44 kg
